IRIX DV

EQUIPO DE INSPECCIÓN POR RAYOS X CON DISPARO VERTICAL

La nueva generación de equipos de inspección por rayos X de Varpe ofrecen innovadoras soluciones globales para la inspección de productos con disparo vertical, garantizando la seguridad e integridad de su producción.

Este tipo de haz vertical es el más habitual y se puede inspeccionar prácticamente cualquier producto con este modo de disparo.

Su avanzada tecnología de rayos X alcanza niveles excepcionales de detección de material férrico y no férrico, acero inoxidable, vidrio, metal, huesos calcificados, espinas y piedras. Así mismo, verifican simultáneamente productos dañados, roturas, medición de masa con peso estimado y conteo de elementos dentro del producto.

Todos los equipos de inspección por rayos X de Varpe, se ajustan a los estándares de seguridad internacional que gobiernan las emisiones de radiaciones ionizantes.

Están homologados exentos como instalación radioactiva y totalmente aprobados por la Dirección General de Políticas y Minas, previa aprobación del Consejo de Seguridad Nuclear, con número de aprobación NHM-X224, publicado en el BOE nº 90 con fecha 15 de abril de 2017.

Especificaciones técnicas
Producción envases / minuto -

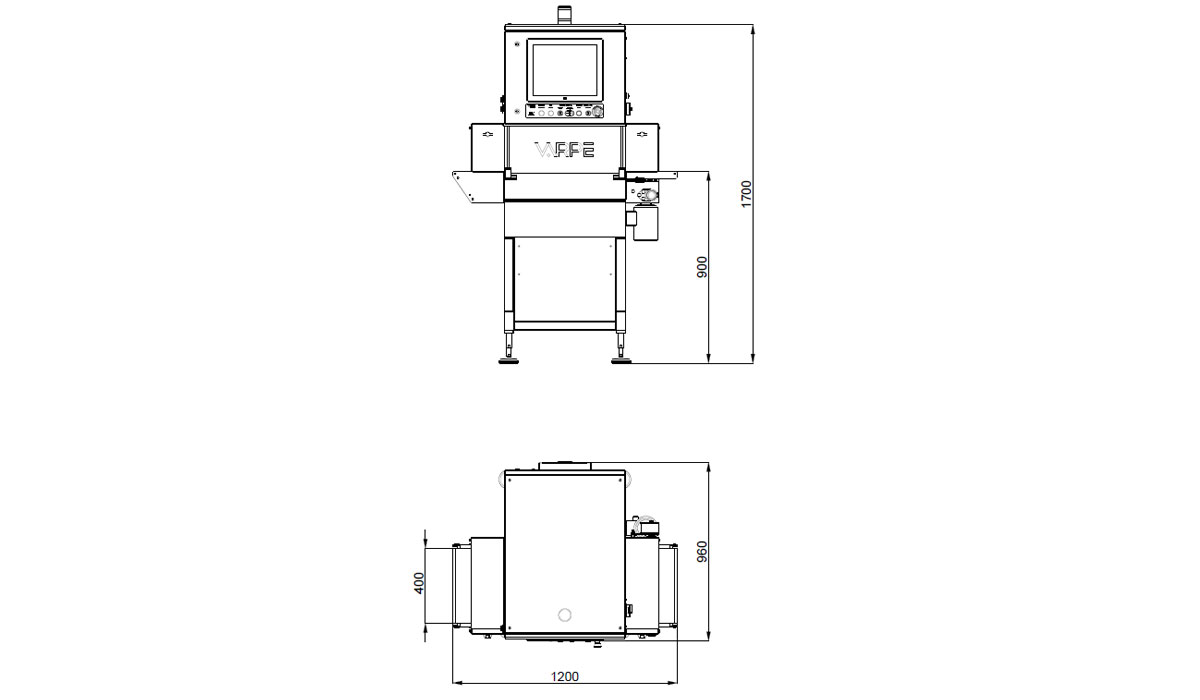

Dimensiones máximas producto
-
Peso producto mínimo
-
Tipo de haz
Disparo vertical
Linear array
Última generación de alta resolución de 0,8 a 0,4 mm por punto y alta velocidad del escaneado hasta 200 metros/minuto
Rechazo
-
Tensión eléctrica
-
Potencia
-
Variador de velocidad
-
Protection
IP54 estandard con opción para IP66 e IP69
Software propio de inspección de contaminantes con alta precisión
incluido
PC de última generación para proceso en altas producciones
incluido
MaterialAcero inoxidable AISI 304 reforzado para evitar corrosiones y prevenir fugas de radiación
Lámpara y generador de rayos X de diseño propio de alto rendimiento y durabilidadincluido
Tipo circuitoCircuito cerrado de refrigeración de aceite para el control de la temperatura
FuenteFuente de alta tensión de 80 kV 8 mA 300 W (opcional 600 W) de alto rendimiento y durabilidad a bajo consumo
Longitud inspección productoIlimitada
Nivel de detección 1024 niveles de detección por pixel
Tecnologías
DUAL ENERGY
Tecnología avanzada Dual Energy
TDI
TDI Scan Technology
(Time Delay Integration)

ALGORITMOS ESPECIALES
Detección de anillas, inspección de multipacks, multicanal y multipista
ALGORITMOS A MEDIDA
Algoritmos diseñados a medida según necesidades del producto
Rechazo
DISPOSITIVOS DE RECHAZO
Empujador, soplador, pala desvío o basculante
CONFIRMACIÓN
Confirmación de rechazo
CAJÓN CON CIERRE
Cajón de rechazo con cierre de seguridad
NIVEL
Control de nivel para cajón de rechazo
INFORME RECHAZOS
Consulta, exportación y análisis de rechazos
Manipulación de producto y protecciones
AIRE ACONDICIONADO
Aire acondicionado para temperaturas superiores a 20º
OPCIONES MANIPULACIÓN
Opciones de manipulación de producto (guías laterales, guías producto, bandas laterales y superiores, patines)
BALIZA
Baliza luminosa y-o acústica
PROTECCIONES
Carcasas de protección contra corrientes de aire, evitar acceso, etc.
Conexiones y comunicaciones
USB
Puerto conexión USB
DATAHUB WEB
Conexión DATAHUB WEB para el control estadístico de calidad (SQC)
ETHERNET
Conexiones Ethernet, RS-232 y RS-485
MES
Protocolos de comunicación estándar para conexiones sistemas MES
Controles y ajustes
AUTOAPRENDIZAJE
Autoaprendizaje del producto con fácil manejo
AUTOCERO
Autocero – Autotrack
FEEDBACK
Sistema PID
DINÁMICO
Ajuste dinámico en producción
PAROS
Control paros de producción
CONTROL
Control producción
Complementos
LISTADO
Listado impresión automático
Adaptaciones
MULTILÍNEA
Hasta 6 canales de inspección multilínea
AUDITORÍA
AUDITORÍA
BANDAS
Distintas longitudes y anchuras de bandas
